A barra Kelly intertravada da plataforma de perfuração rotativa é um componente crucial empregado em brocas rotativas hidráulicas para atividades de perfuração. É composto por 2 a 5 seções tubulares telescópicas, cada uma com uma chave de acionamento e um sistema de ranhura de trava soldada na superfície externa. Sua principal função é transmitir simultaneamente o torque do acionamento rotativo e a pressão do sistema de pressurização para a ferramenta de perfuração.

Cada junta terminal incorpora de forma inovadora uma estrutura de anel de reforço com tratamento térmico, que pode efetivamente reduzir o risco de rachaduras no tubo durante a perfuração. O design da estrutura de guia longa aumenta a verticalidade do furo de perfuração, melhora a tensão no orifício inferior, reduz a taxa de falhas de ruptura do tubo inferior, aumenta a estabilidade do tubo de perfuração sob pressão e aumenta a largura do anel de proteção para evitar deformação do orifício. O tubo de perfuração quadrado interligado é equipado com nervuras de acionamento soldadas ao mecanismo de travamento para garantir que o torque máximo seja transmitido a cada seção telescópica, transmitindo assim o torque máximo em todo o comprimento totalmente estendido.

O produto apresenta excelente compatibilidade, sendo compatível com uma ampla gama de modelos de perfuratrizes rotativas. É aplicável a vários projetos e pode ser utilizado em diferentes contextos. É seguro e confiável, apresentando uma estrutura robusta e um mecanismo de intertravamento confiável. Essas características melhoram a segurança operacional e minimizam a probabilidade de acidentes.

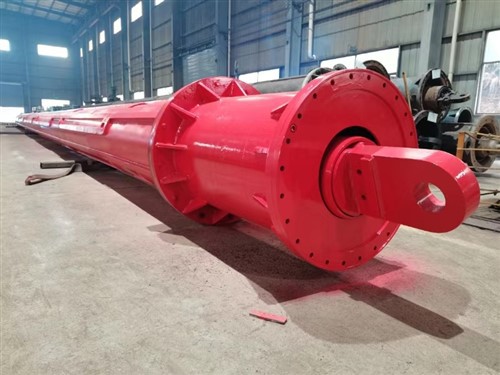

Barra Kelly de bloqueio de plataforma rotativa

Tipo	Profundidade de perfuração	A	B	D	Peso
Tipo	(m)	(mm)	(mm)	(mm)	(T)
3 seções interligadas Φ394-3×13m	33	13190	36200	14640	8.5
4 seções interligadas Φ394-4×15m	52	15190	55000	16640	11.5
Fricção de 5 seções Φ419-5×13m	58	13075	60800	14570	8.98
4 seções interligadas Φ419-4×13m	44	13190	46700	14640	9.15
Fricção de 5 seções Φ470-5×22m	100	22100	102800	23600	17.75
4 seções interligadas Φ470-4×18m	64	18190	66700	19640	15.53
6 seções de fricção Φ508-6×13m	68	13075	60800	14580	12.7
5 seções interligadas Φ508-5×15m	68	15075	70800	16580	13.84
4 seções interligadas Φ508-4×13m	44	13190	46700	14670	10.8
3 seções interligadas Φ508-3×15m	39	15190	42300	16640	13.44
6 seções de fricção Φ580-6×20m	110	20050	110000	21750	22.82
5 seções interligadas Φ580-5×18m	82	18050	81500	19750	21.83
4 seções interligadas Φ580-4×18m	64	18050	65500	19750	19.01
Outros tipos podem ser fabricados conforme a demanda dos clientes.

O que é uma barra Kelly interligada e como funciona?

Uma barra Kelly interligada é um tipo de acessório de perfuração usado em operações de fundação e estacas, principalmente em plataformas de perfuração rotativas. Ele é projetado para transferir força rotacional da plataforma de perfuração para a broca ou outras ferramentas de perfuração. Aqui está uma visão detalhada do que é e como funciona:

O que é uma barra Kelly interligada?

Uma barra Kelly interligada é um tipo especializado de barra Kelly com um design exclusivo que inclui seções interligadas. Essas seções se conectam e travam juntas, permitindo que a barra Kelly se estenda ou retraia com base na profundidade e nos requisitos de perfuração.

Como funciona?

1. Estrutura e Design
- Segmentos: A barra Kelly interligada consiste em vários segmentos ou seções que se encaixam uns nos outros. Cada segmento possui um mecanismo de intertravamento que mantém as seções unidas.
- Mecanismo de intertravamento: Normalmente, o mecanismo envolve uma série de dentes, pinos ou outros dispositivos de travamento que garantem uma conexão segura entre os segmentos. Este design permite que a barra Kelly seja estendida ou retraída adicionando ou removendo segmentos.

2. Conexão à plataforma de perfuração
- Acessório: A barra Kelly se conecta à plataforma de perfuração rotativa por meio de um sistema de acionamento. Este sistema transfere o torque rotacional e a força axial da plataforma para a barra Kelly.
- Rotação e acionamento: À medida que a plataforma gira a barra Kelly, ela transmite força rotacional para a broca anexada ou outras ferramentas. O design interligado garante que o torque seja distribuído uniformemente ao longo do comprimento da barra Kelly.

3. Operação em Perfuração
- Perfuração: A barra Kelly interligada é abaixada no poço e a rotação faz com que as ferramentas de perfuração acopladas penetrem no solo. As seções interligadas permitem flexibilidade no ajuste do comprimento da barra Kelly para acomodar diferentes profundidades de perfuração.
- Extensão e Retração: A capacidade de adicionar ou remover segmentos facilita o ajuste do comprimento da barra Kelly à medida que a perfuração avança. Este recurso é particularmente útil para atingir várias profundidades sem a necessidade de alterar toda a barra Kelly.

4. Benefícios do design interligado
- Flexibilidade: O design interligado proporciona flexibilidade na adaptação a diferentes profundidades e condições de perfuração.
- Durabilidade: O mecanismo de travamento seguro garante que a barra Kelly permaneça estável e confiável sob altas forças rotacionais.
- Facilidade de manuseio: A natureza modular da barra Kelly interligada facilita o manuseio, transporte e montagem no local.

5. Aplicações
- Perfuração de Fundação: Comumente usado em perfuração de fundação para construção de estacas, pilares e outros elementos de fundação profunda.
- Operações de empilhamento: Útil em diversas operações de empilhamento onde é necessário um controle preciso sobre a profundidade de perfuração.

Conclusão

Uma barra Kelly interligada é uma ferramenta versátil e eficiente na indústria de perfuração. Seu design modular e interligado permite ajustes fáceis no comprimento, proporcionando flexibilidade e melhorando o desempenho das operações de perfuração. Ao transferir com segurança a força rotacional e acomodar várias profundidades de perfuração, ele desempenha um papel crucial na construção moderna de fundações e em projetos de estaqueamento.

Qual é a diferença entre a barra Kelly de intertravamento e de fricção?

As barras interligadas são mais eficientes na transmissão de torque devido ao seu mecanismo de travamento, tornando-as adequadas para condições de solo mais difíceis. As barras de fricção são mais simples e utilizadas em condições menos exigentes.

o que é plataforma de perfuração rotativa? quais são os fabricantes famosos?

Uma plataforma rotativa, também conhecida como plataforma de perfuração rotativa, é um tipo de equipamento de perfuração usado para criar furos no solo para diversas aplicações, como construção, mineração e investigações geotécnicas. A plataforma opera girando uma broca para penetrar no solo ou rocha enquanto avança simultaneamente a coluna de perfuração. Este método permite a perfuração eficiente de furos profundos e de grande diâmetro.

Componentes principais de uma plataforma rotativa:
1. Mesa Rotativa: Fornece a força rotacional para a coluna de perfuração.
2. Broca: corta o solo ou rocha.
3.Kelly Bar: Transmite forças rotacionais e verticais da mesa rotativa para a broca.
4.Corda de perfuração: Consiste em tubos interconectados que estendem o comprimento do furo.
5.Bomba de lama: Circula o fluido de perfuração (lama) para resfriar a broca e remover cortes.

Fabricantes famosos de plataformas rotativas:
1. Bauer: Conhecida por suas plataformas de perfuração rotativa de alta qualidade e equipamentos de engenharia de solo.
2. Soilmec: Especializada em plataformas de perfuração rotativas, equipamentos de parede diafragma e outras máquinas geotécnicas.
3. SANY: Um importante player em equipamentos de construção e perfuração, oferecendo uma variedade de plataformas rotativas.
4. Mait: Fornece sondas de perfuração rotativas e equipamentos de fundação com foco em desempenho e inovação.
5. Kobelco: Conhecida por suas plataformas rotativas confiáveis e duráveis usadas em diversas aplicações de construção.
6. Casagrande: Oferece plataformas de perfuração rotativas avançadas e outras máquinas de fundação com forte ênfase em tecnologia e eficiência.

Esses fabricantes são conhecidos por sua inovação, confiabilidade e equipamentos de perfuração de alto desempenho usados em uma ampla gama de aplicações em todo o mundo.

Vantagens

1) Fabricamos componentes principais de barras Kelly de aço importado por meio de tratamento especial. Estes abrangem a cabeça quadrada e muito mais. Essas peças são da mais alta qualidade, apresentando propriedades superiores e confiabilidade para estacas de rocha dura, de grande diâmetro e superprofundas. Nossas equipes estão comprometidas com a qualidade.

2) Nossas barras Kelly empregam os melhores tubos de aço, superando outros com o dobro da resistência ao escoamento e vida útil, tornando-as ideais para rocha dura e diversos estratos.

3) Temos a certeza de garantir a melhor confiabilidade, graças à qualidade de nossa matéria-prima, certificação de nosso aço e alto respeito aos padrões de qualidade ISO 9001. Todas as barras Kelly oferecemos garantia de um ano ou 2.000 horas de trabalho.

4) Nossa equipe é formada pelo pessoal mais destacado com mais de dez anos de experiência. Somos capazes de fornecer barras Kelly personalizadas e serviços para inúmeras marcas líderes de plataformas de perfuração rotativa.

5) Oferecemos serviço de personalização de tubos de perfuração. Você pode personalizar o comprimento, o diâmetro, os acessórios do tubo de perfuração e até mesmo a cor do tubo de perfuração para sua plataforma de perfuração.

Casos

Oficina

Detalhes

Embalagem e Entrega

Perguntas frequentes

P: Qual o material da sua barra Kelly interligada de plataforma rotativa?

R: O primeiro e o segundo elementos SY550, o 3º e o 4º^oos elementos são 25CrMo e todos os tubos são fundidos e os elementos principais são tratados termicamente

P: Quais são os principais tipos de plataforma rotativa da Bauer?

A:A Bauer oferece vários tipos principais de plataformas rotativas, cada uma adequada para diferentes necessidades de fundação e engenharia:

1. Série BG: Inclui modelos como BG 15/18, BG 20, BG 28 e BG 30. Essas plataformas são versáteis, variando de projetos de pequeno a grande escala, e fornecem vários níveis de desempenho e capacidade de profundidade.

2. Série RTG: Apresenta modelos como RTG 60 e RTG 80. Essas carretas são projetadas para condições desafiadoras de solo e perfuração profunda, oferecendo alto torque e desempenho robusto.

3. Série BGX: Inclui modelos como BGX 20 e BGX 30. Essas plataformas combinam alto desempenho com um design compacto, adequado para uma variedade de aplicações de engenharia de fundação.

4. Série BM: Apresenta modelos como BM 25 e BM 30, conhecidos pela estabilidade e eficiência em tarefas de perfuração profunda, ideais para projetos grandes e complexos.

P: Quais são os principais tipos de sonda rotativa da Soilmec?

A:A Soilmec oferece vários tipos principais de plataformas rotativas:

1. Série SR: Inclui modelos versáteis como SR30, SR40 e SR60, adequados para diversas tarefas de fundação, com alto torque e capacidade de profundidade.

2. Série SRT: Possui sondas compactas como SRT 8/18 e SRT 15/22, ideais para projetos urbanos e de médio a grande porte, combinando manobrabilidade com forte desempenho.

3. Série SM: Inclui modelos como SM 14 e SM 22, conhecidos pela eficiência e versatilidade em diferentes aplicações de fundação.

4. Série SC: Compreende sondas de alto desempenho como SC-60 e SC-100, projetadas para perfuração profunda e condições exigentes.
